详细说明

XYMKP三相共补型电容器

收藏
  • 产品说明

一、概述

XYMKP充气式环保电容器

是一种自愈式的优质金属化聚丙烯薄膜缠绕在一根同心绝缘塑料芯管上,这样可确保绕组具有极好的精度,通过长时间的真空干燥技术来确保电容器的工作稳定性能。内部由三个独立的BOPP介质绕组组成,它的载流金属层(电极)经气化沉淀于膜的一侧,电极由溅射在卷绕单元前面的金属层来连接。电容器单元内部采用三角型连接星型或单元之间串并联连接,在通过气体(N2)密封在圆柱形的铝壳中。XYMKP电容器是新一代环保干式自愈式充气电容器。

二、 XYMKP电容器的特点

2.1 小型化

圆柱形设计,体积小。通过新的技术和工艺使电容器体积小,重量轻,高度低,满足了人们对立体空间的要求,给用户带来了更大的经济效益。

2.2 充气式电容器

电容器内部充入的是以N2(氮气阻燃)为主的复合型环保气体,气体密度跟大气相近,自身不会产生压力,运行安全可靠。电容器内部充入气体减少电容器的介质损耗,运行时电容器本身不发热,提高了运行可靠性。

2.3 安全防爆

电容器以特殊的保护气体灌注代替液体环氧树脂石蜡等灌注介质,因而不会产生任何由于注油或漏液引起的火灾风险,对生态环境起到了相关的保护作用和安全保障,采用气体作为电容器的内部介质来达到真正的干式效果,具有过压力拉断保护装置,确保电容器防爆。

2.4 自愈式技术

电容器采用的电质具有自愈功能,一旦发生电压击穿,金属导体会产生高热,从而使击穿点周围的金属导体迅速蒸发逸散,这些逸散的金属导体在几微秒内被移动并且击穿点中心压力的作用下被推挤,这样一个绝缘区域就形成了,该绝缘层是电容器抗电压击穿操作需要。电容器在击穿过程中以及击穿以后完好无损。

2.5 放电电阻模块

电容器配置放电电阻模块,确保电容器在断电后3min内电容器端电压降到75V以下。

2.6 过压力拉断保护装置

如果发生过电压或临近电容器不断增加的“自愈式”破坏,导致电容器内部压力的增加,为了防止其突然发生破裂,所以必须要在电容器的圆柱铝上设计一个“压力释放结构”。这个安全的结构是位于电容器内部连接的一个被消弱的点。通过拉开有褶的部分来向上推起电容器的顶部,从而达到释放压力的目的。而与顶部连接的金属导线也因为顶部的上移位而被拉断,彻底断开主回路电源与电容器的连接,这样有效阻碍了电流的流过,防止电容器因过载及过热而引起的爆炸。

2.7 100,000小时的工作寿命

特殊的高真空技术和长时间干燥除湿过程后,电容器被灌入绝缘气体。壳内充满保护气体并加以密封处理,然后进行严格的气体防漏测试。此生产过程避免氧化局部放电(电晕放电),提高电容器的长期稳定性,运行60000小时产品失效率6%。

2.8 接线方式多样化

针对不同环境可满足各种适用场合,由于内部灌入的气体,电容器可立放或横放,便于安装。

2.9 认证

已取得国家电力电容器质量监督检验中心认证报告。

三、压力切断安全装置示意图


四、技术参数

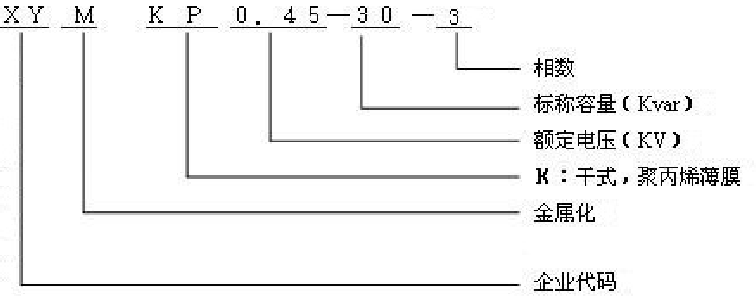

五、型号说明:

六、产品标志

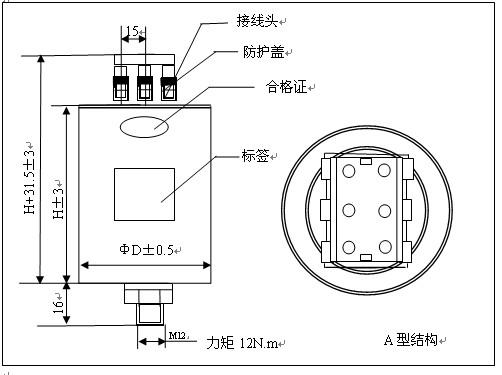

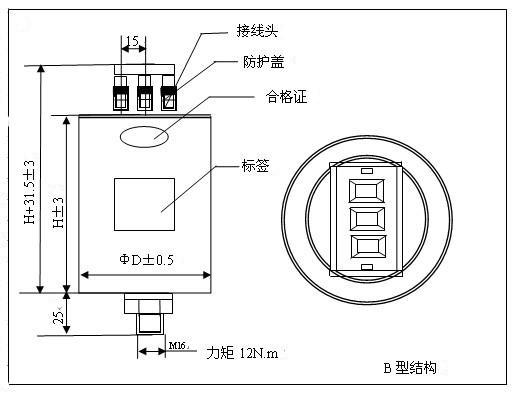

七、安装示意图

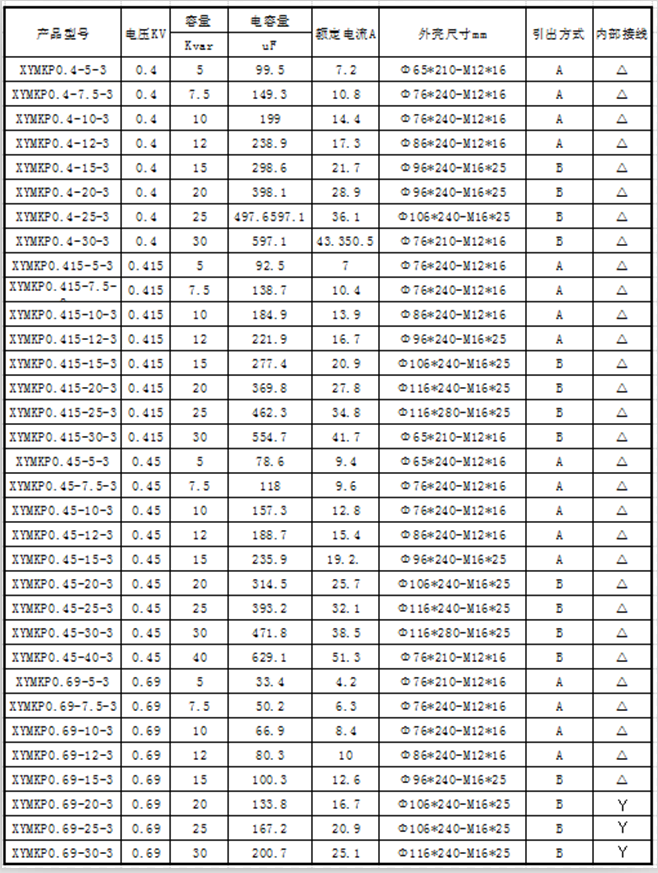

七、 选型表
