详细说明

XYCKSG三相干式串联电抗器

收藏
  • 产品说明

一、产品介绍:

串联电抗器与电容器组串联组成无功补偿装置其作用有

1、限制乃至消除不装设串联电抗器时电力电容器组对系统谐波的放大作用。

2、降低电容器组的合闸涌流和涌流频率易于选择回路设备及保护电容器。

3、降低母线上该次谐波电压值提高供电质量。

4、限制高次谐波电流流入电容器组抑制高次谐波保护电容器。

5、减少电容器组向故障电容器组的放电电流值保护电容器。

6、减少电容器组断路器分闸电弧重击穿时的涌流倍数和频率以利断口灭弧降低操作过电压幅值。

二、产品特点:

1、该电抗器分为三相均为铁芯干式。

2、铁芯采用优质低损耗冷轧硅钢片芯柱由多个气隙分成均匀小段气隙采用电工板作间隔以保证电抗隙在运行过程中不发生变化。

3、铜线圈采用F级玻璃丝包扁铜线绕制铝线圈采用H级铝带绕制排列紧密且均匀外表覆F级或者H级材料绝缘漆具有极性的美感且有较好的散热性能。

4、电抗器的线圈和铁芯组装成一体后经过预烘整体侵漆热烘固化这一工艺流程采用F级侵渍漆使电抗器的线圈和铁芯牢固的结合在一起不但大大的减小了运行时的噪音而且具有较高的耐热级可确保电抗器在高温下亦能安全无噪音运行。

5、电抗器芯柱部分紧固件采用无磁性材料确保电抗器具有较好的效果。

6、外露部件均采取了防腐蚀处理引出端子采用镀锡端子。

7、该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点可与国外知名品牌相美。

三、使用环境条件:

1、海拔高度不超过2000

2、运行环境温度﹣25℃~+45℃,相对湿度不超过90%

3、周围无有害气体,无易燃易爆物品;

4、周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

四、性能参数:

1、可用于400V450V480V525V690V780V系统

2、电抗率的种类1%4.5%5.67%7%12.5%13.8%14%

3、额定绝缘水平3kV/min

4、电抗器各部位的温升限值铁芯不超过50K线圈温升不超过70K

5、电抗器噪声不大于45dB;

6、电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。

7、电抗值线性度1.5倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95

8、三相电抗器的任意两相电抗值之差不大于±2%

9、耐温等级F155以上H180以上。

五、执行标准

1GB/T10229-1988电抗器标准

2JB5346-1998串联电抗器标准

3IEC2891987电抗器标准

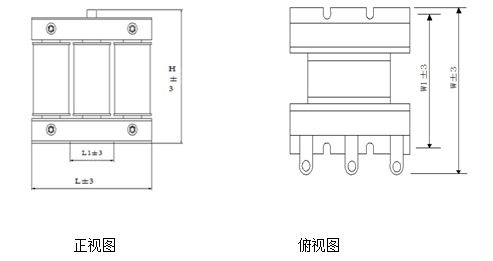

六、产品结构图及安装尺寸

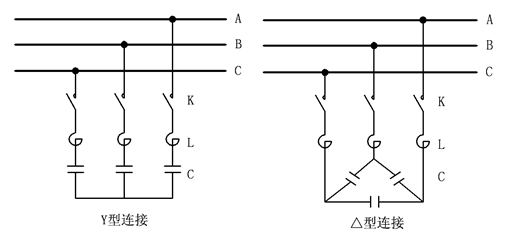

七、产品接线图 :

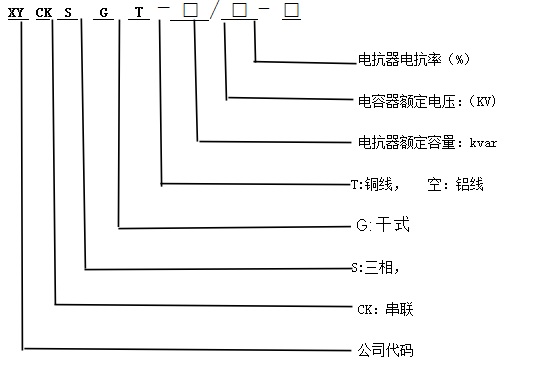

八、型号说明:



九、选型表:

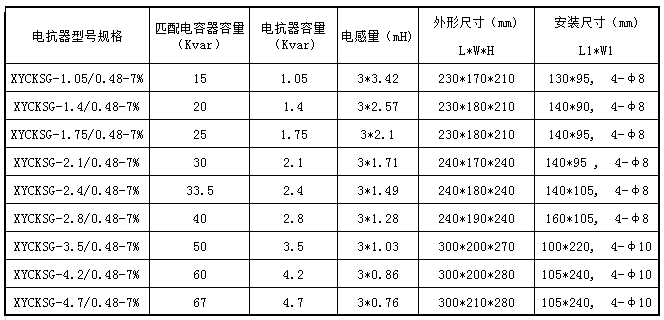

9.1 XYCKSG型400V/三相,XL/XC=7%,匹配电容器额定电压:480V


9.2 XYCKSG型400V/三相,XL/XC=14%,匹配电容器额定电压:525V

9.3 XYCKFG型230V/单相,XL/XC=7%,匹配电容器额定电压:280V

注:上述产品尺寸为参考尺寸,准确尺寸以正式订单为准。
